نصب دستگاه DVR یکی از بخش های راه اندازی سیستم مدار بسته است. در این مطلب راهنمایی نصب این دستگاه را خواهید آموخت.
برای اطلاعات در رابطه با نصب دوربین میتوانید مطلب آموزش نصب دوربین مداربسته آنالوگ را مطالعه کنید. همچنین در صورتی که اطلاعات کمی در رابطه با سیستم مداربسته دارید مطالب زیر میتواند برای شما مفید باشد:
دوربین مداربسته آنالوگ جیست؟
دستگاه DVR چیست؟
راهنمای انتخاب دستگاه DVR
دوربین آنالوگ نسل جدید
توجه داشته باشید که دستگاه های DVR قدیمی با رقبای نسل جدید خود تفاوت چندانی ندارند. تنها نکته با اهمیت در مورد دستگاه های نسل جدید توجه به نوع تکنولوژی (AHD, HDTVI, HDCVI) آنهاست. دی وی ار ها در هر یک از این تکنولوژی ها با بقیه همخوانی ندارند.
تجهیزات مورد نیاز
برای نصب یک دوربین مداربسته آنالوگ شما به تجهیزات خاصی نیاز دارید. این تجهیزات عبارتند از:
دوربین مداربسته آنالوگ: وظیفه دریافت تصاویر را بر عهده دارد.
کابل تصویر RG59: وظیفه انتقال تصاویر از دوربین به نمایشگر یا دستگاه DVR را برعهده دارد.
کابل برق: وظیفه انتقال برق از منبع تغذیه تا دوربین را برعهده دارد.
منبع تغذیه یا آداپتور: وظیفه تغییر ولتاژ برق شهر (220ولت) به ولتاژ مناسب دوربین (معمولا 12ولت) را بعهده دارد.
دستگاه DVR: وظیفه ضبط و آنالیز تصاویر را برعهده دارد.
هارد دیسک: در DVR قرار گرفته و وظیفه ذخیره تصاویر را برعهده دارد.
نمایشگر: وظیفه نمایش تصاویر را برعهده دارد.
فیش ها و اتصالات: برای اتصال قسمت های مختلف به کار می روند.
همچنین یک دستگاه دی وی ار DVR به صورت معمول دارای تجهیزات زیر است:
آداپتور یا کابل تغذیه
موس (برای تنظیم دستگاه dvr)
کابل SATA (برای اتصال هارد دیسک به دستگاه)
کنترل از راه دور یا ریموت کنترل (برخی دستگاه ها فاقد ریموت کنترل میباشند)
آشنایی با ورودی/خروجی های دستگاه DVR
Video Input یا ورودی تصویر: این قسمت برای اتصال دوربین ها به دستگاه DVR مورد استفاده قرار می گیرد. معمولا ضبط کننده های DVR را با توجه به تعداد ورودی ها یا کانال های تصویر طبقه بندی می کنند. ورودی های تصویر دستگاه معمولا مادگی BNC هستند.
Video Output یا خروجی تصویر: ذخیره ساز DVR خروجی های تصویری متفاوتی دارند. از خروجی تصویر آنالوگ یا CVBS برای اتصال دستگاه به تلویوزیون استفاده می شود. دستگاه های DVR نسل جدید معمولا فاقد این خروجی هستند. خروجی های تصویر CVBS معمولا مادگی BNC هستند.
Audio Output یا خروجی صدا: در صورتی که از میکروفنی را به دستگاه متصل کرده باشید می توانید از طریق متصل کردن این خروجی به بلندگو یا هدفون صدا را دریافت کنید. این خروجی معمولا مادگی AV است.
Audio Input یا ورودی صدا: از ورودی صدا برای اتصال میکروفن به دستگاه استفاده می شود. از این طریق شما میتوانید صدا را هم به همراه تصویر ضبط کنید.
رابط LAN یا شبکه: رابطه شبکه، درگاه اتصال دستگاه به شبکه های کامپیوتری یا اینترنت است. در دستگاه هایی که امکان اتصال دوربین شبکه نیز دارند، این درگاه برای اتصال دوربین های شبکه نیز مورد استفاده قرار می گیرد. رابط LAN معمولا از نوع استاندارد مادگی RJ45 است.
رابط USB: رابطه USB دو کاربرد اصلی دارد. اول اتصال مووس به دستگاه و دوم گرفتن Backup یا پشتیبان از تصاویر موجود در دستگاه.
Alarm In/Out یا ورودی/خروجی آلارم: همه دستگاه های DVR مجهز به ورودی/خروجی آلارم نیستند. این پورت I/O یک پورت قابل برنامه ریزی است که میتوان از آن برای کاربردهای متفاوت مانند اتصال دتکتور دزدگیر و فعال کردن آژیر استفاده کرد.
رابطه سریال RS232 یا RS485: از این رابط ها برای به حرکت در آوردن دوربین های گردان یا PTZ استفاده می شود.
ورودی Power یا تغذیه: این ورودی برای برق دستگاه مورد استفاده قرار می گیرد. بیشتر دستگاه ها دارای آداپتور هستند اما در برخی موارد نیز دستگاه به صورت مستقیم به برق شهر متصل می شود.
سوئیچ روشن/خاموش: برای روشن یا خاموش کردن دستگاه استفاده می شود.
خروجی تصویر VGA: این خروجی برای اتصال دستگاه به نمایشگر یا تلویوزیون مورد استفاده قرار می گیرد. خروجی VGA فعلی امکان انتقال تصویر حداکثر با روزولشن Full HD را دارند.
خروجی تصویر HDMI: این خروجی در گذشته زیاد رایج نبود و به صورت یک آپشن روی دستگاه قرار داده می شد ولی دستگاه های جدید همگی دارای خروجی تصویر HDMI هستند. خروجی HDMI یک خروجی صدا و تصویر است که امکان انتقال تصویر با رزولوشن های بسیار بالا را هم فراهم می کند.

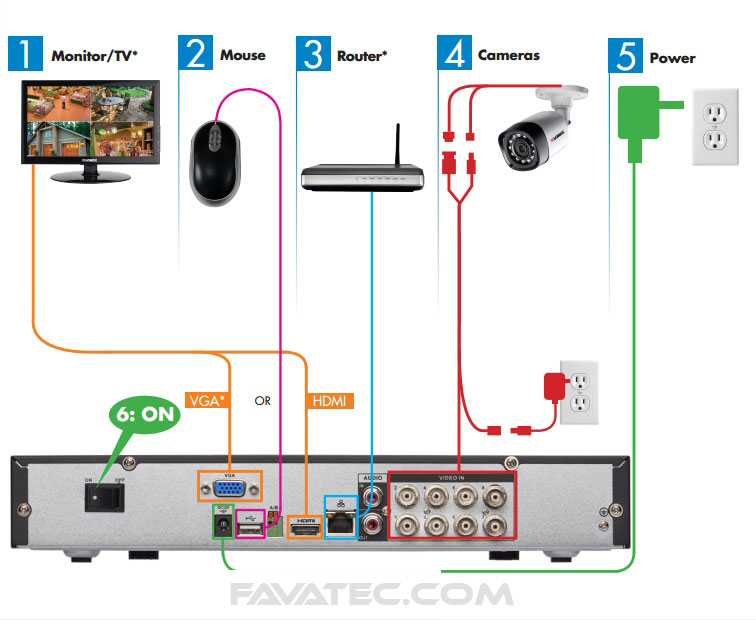

مراحل نصب
پیش از نصب دستگاه DVR باید دوربین مداربسته را نصب و فعال کرده باشید.
دستگاه DVR را به وسیله کابل برق یا آداپتور تغذیه کنید. سپس به کلید پشت روشن دستگاه را (معمولا پشت دستگاه قرار دارد) بزنید تا دستگاه روشن شود.
خروجی ویدئویی دستگاه را به وسیله کابل VGA یا HDMI به نمایشگر یا تلویوزیون متصل کنید.
مووس را از طریق رابط USB به دستگاه متصل کنید تا بتوانید به تنظیمات دستگاه دسترسی داشته باشید.
دوربین را از طریق یک کابل تصویر به ورودی تصویر دستگاه متصل کنید.
